产品介绍
产品简介

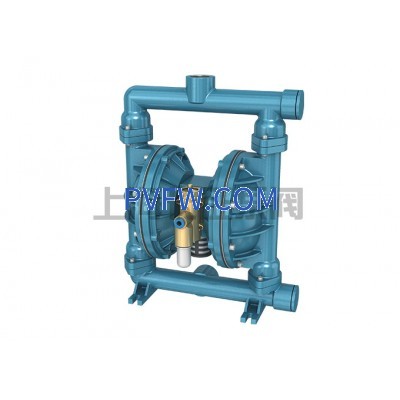

qby型气动隔膜泵是一种新型的输送机械。 它使用压缩空气作为动力源。 它是一种高粘性，易挥发，易燃且剧毒的液体，适用于各种腐蚀性液体和颗粒。 作为水泵厂家，目前已经形成了由三种材组成的一系列生产流程：铝合金，铸铁和不锈钢。隔膜泵根据液体和介质的不同使用丁腈橡胶，氯丁橡胶，氯丁橡胶和聚四氟乙烯。 以满足不同用户的需求。
目前气动隔膜泵被分为第三代气动隔膜泵、第四代气动隔膜泵、第五代气动隔膜泵产品。三种气动隔膜泵均是采用的内置配气阀结构设计而成，第三代气动隔膜泵与第四代、第五代比较区别在于性能参数同口径的产品流量及扬程稍微小一点、因为泵体尺寸比后面两代要小，如果流量扬程要求不大可以选用第三代气动隔膜泵、因为价格更具有优势。
第四代气动隔膜泵可以替代进口隔膜泵产品可以替代进口英格索兰气动隔膜泵产品。第五代气动隔膜泵在第四代气动隔膜泵的基础上更加高一个档次能替代美国固瑞克气动隔膜泵产品。泵上下盖均增加了2颗螺栓使其耐压效果更好。
选型范围
●流量：0-30m³/h;
●扬程：0-50m;
●口径：10-100mm;
●温度：-15-+120℃;
●压力：0.1-0.7MPa;
●自吸高度：5-7m。
产品详情
qby型气动隔膜泵产品详情
产品细节
qby型气动隔膜泵产品细节
性能特点
qby型气动隔膜泵性能特点
适用场景
qby型气动隔膜泵适用场景
安装尺寸
qby型气动隔膜泵适用安装尺寸
工厂实拍
qby型气动隔膜泵工厂实拍
型号意义
qby型气动隔膜泵型号意义
型号参数
型号 | 流量 (m3/h) | 扬程 (m) | 出口压力 (bar) | 吸程 (m) | 允许通过 颗粒直径 (mm) | 空气 消耗量 (m3/min) | 供气 压力 (bar) | 进出口尺寸 | |
丝扣 | 法兰 | ||||||||
QBY3-10 | 0~0.8 | 0~50 | 6 | 5 | ≤1 | ≤0.3 | ≤7 | 3/8″ | |
QBY3-15 | 0~1 | 0~50 | 6 | 5 | ≤1 | ≤0.3 | ≤7 | 1/2″ | |
QBY3-25 | 0~2.4 | 0~50 | 6 | 5 | ≤2.5 | ≤0.6 | ≤7 | 1″ | |
QBY3-40 | 0~8 | 0~50 | 6 | 5 | ≤4.5 | ≤0.6 | ≤7 | 11/2″ | |
QBY3-50 | 0~12 | 0~50 | 6 | 5 | ≤8 | ≤0.9 | ≤7 | 50 | |
QBY3-65 | 0~16 | 0~50 | 6 | 5 | ≤8 | ≤0.9 | ≤7 | 65 | |
QBY3-80 | 0~24 | 0~50 | 6 | 5 | ≤10 | ≤1.5 | ≤7 | 80 | |
QBY3-100 | 0~30 | 0~50 | 6 | 5 | ≤10 | ≤1.5 | ≤7 | 100 | |
单位换算：1L/min=0.06m3/h | 1bar=1kgf/cm2=0.1MPa | 注：以上性能参数为清水测试参数 | |||||||||
